Des Sticks sur mesure sur Onshape

Partant du constat que je ne pilote qu'au pupitre et que les longs sticks (manche) sont introuvables
pour la Taranis QX7, j'ai donc décidé de les imprimer.
Les axes des Gimbals de la QX7 sont des M4 percés.

Je prends juste la longueur de l'axe fileté au pied à coulisse (11mm).
Croquis du demi plan avec l'axe à gauche 2/10éme en moins pour que le filetage M4 prenne bien dans le trou Diam 3,8:
 Zoom des rainures:
Révolution à 360°:

Avec la texture, on voit ce que ça va donner

Petite variation de style, qui ne sera pas retenue sur le produit final:

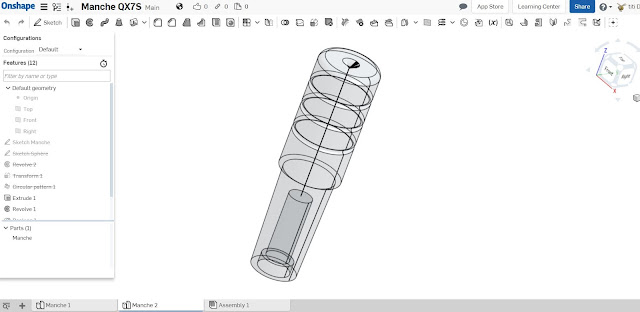

Avec une opération Booléenne

Préparation de l'impression sur Simplify:

Impression:

TADA !!!!!!!!
